เหตุใดแผง 11kv Outdoor Lv และ Mv Vcb จึงเป็นตัวเลือกที่ดีที่สุดสำหรับการกระจายพลังงานที่เชื่อถือได้

ในฐานะผู้ผลิตอุปกรณ์จำหน่ายไฟฟ้าแบบมืออาชีพคอนโซให้ประสิทธิภาพสูงแผง 11kv กลางแจ้ง Lv และ Mv Vcbออกแบบมาสำหรับโครงการอุตสาหกรรม สาธารณูปโภค เชิงพาณิชย์ และโครงสร้างพื้นฐาน ออกแบบด้วยเทคโนโลยีเบรกเกอร์สุญญากาศ แผงสวิตช์เกียร์กลางแจ้งเหล่านี้ให้ฉนวนที่ดีเยี่ยม สวิตช์ที่ปลอดภัย อายุการใช้งานยาวนาน และการทำงานที่เชื่อถือได้แม้ภายใต้สภาพแวดล้อมที่รุนแรง

การเลือกสวิตช์เกียร์กลางแจ้งที่เหมาะสมถือเป็นสิ่งสำคัญในการรับรองความปลอดภัย ประสิทธิภาพ และความเสถียรของระบบไฟฟ้าสมัยใหม่ บทความนี้จะอธิบายวิธีการทำงานของแผง 11kv Outdoor Lv และ Mv Vcb ข้อดีที่สำคัญข้อกำหนดทางเทคนิค การใช้งาน เคล็ดลับในการเลือก คำแนะนำในการบำรุงรักษา และสาเหตุที่ทำให้แรงดันไฟฟ้าเหล่านี้กลายเป็นหนึ่งในแรงดันไฟฟ้าปานกลางที่ต้องการ โซลูชั่นทั่วโลก ไม่ว่าคุณจะออกแบบเครือข่ายไฟฟ้าใหม่หรืออัพเกรดระบบที่มีอยู่ คู่มือนี้ให้ข้อมูลเชิงลึกเชิงปฏิบัติสำหรับวิศวกร ผู้รับเหมา และผู้เชี่ยวชาญด้านการจัดซื้อ

สารบัญ

• แผง 11kv Outdoor Lv และ Mv Vcb คืออะไร?
• เหตุใดแผงเบรกเกอร์สุญญากาศจึงได้รับความนิยม?
• ส่วนประกอบหลักของแผง VCB กลางแจ้ง
• การเปรียบเทียบข้อกำหนดทางเทคนิค
• การใช้งานทั่วไป
• วิธีการเลือกแผงด้านขวา
• แนวทางปฏิบัติที่ดีที่สุดในการบำรุงรักษา
• คำถามที่พบบ่อย
• บทสรุป

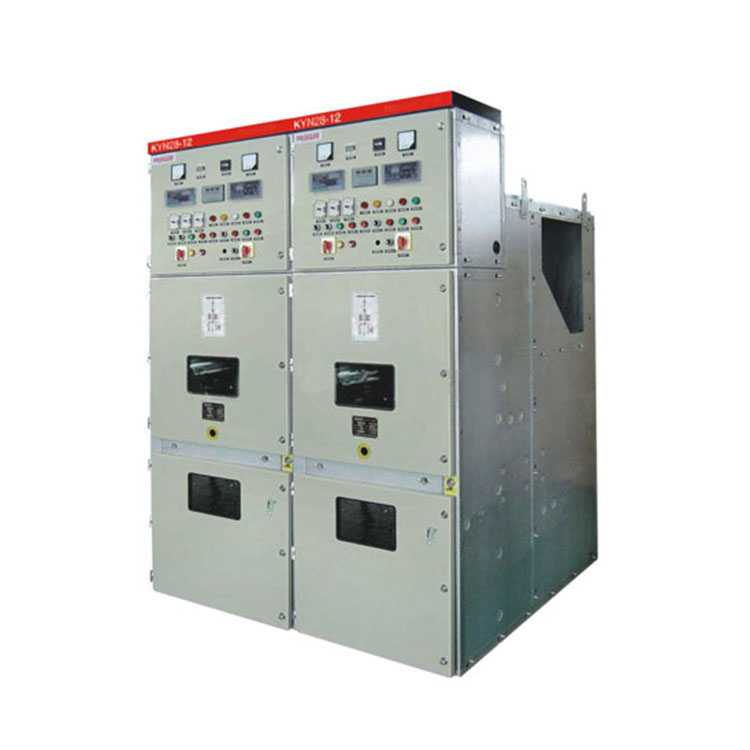

แผง 11kv Outdoor Lv และ Mv Vcb คืออะไร?

แผง 11kv Outdoor Lv และ Mv Vcb เป็นโซลูชันการกระจายพลังงานไฟฟ้าแรงดันปานกลางที่สมบูรณ์พร้อมกับ เบรกเกอร์วงจรสุญญากาศ (VCB) ที่ออกแบบมาสำหรับการติดตั้งภายนอกอาคาร แผงเหล่านี้ควบคุม แยก และปกป้องได้อย่างปลอดภัย เครื่องป้อนไฟฟ้าทำงานที่ประมาณ 11kV ในขณะที่รวมวงจรควบคุมแรงดันต่ำสำหรับการตรวจสอบ การป้องกัน การสื่อสาร และระบบอัตโนมัติ

แตกต่างจากเบรกเกอร์น้ำมันหรืออากาศแบบดั้งเดิม เบรกเกอร์สุญญากาศจะดับส่วนโค้งไฟฟ้าภายในที่ปิดสนิท ผู้ขัดขวางสูญญากาศ เนื่องจากแทบไม่มีก๊าซอยู่ภายในตัวขัดขวาง ส่วนโค้งทางไฟฟ้าจึงหายไปอย่างรวดเร็ว ส่งผลให้ประสิทธิภาพการสวิตช์เป็นเลิศ ต้องการการบำรุงรักษาน้อยที่สุด และอายุการใช้งานยาวนานขึ้นอย่างมาก

แผง VCB ภายนอกอาคารสมัยใหม่ผลิตโดยใช้เหล็กชุบสังกะสีหรือโครงสแตนเลสที่ทนทานต่อสภาพอากาศ โครงสร้างที่ช่วยปกป้องอุปกรณ์ไฟฟ้าภายในจากฝน ความชื้น ฝุ่น รังสียูวี แมลง และสภาพแวดล้อมที่รุนแรง การออกแบบจำนวนมากเป็นไปตามมาตรฐาน IEC และสามารถทำงานได้อย่างน่าเชื่อถือ ช่วงอุณหภูมิกว้าง

เหตุใดแผงเบรกเกอร์สุญญากาศจึงได้รับความนิยม?

สาธารณูปโภคด้านพลังงานและโรงงานอุตสาหกรรมต่างชื่นชอบเทคโนโลยีเบรกเกอร์วงจรสุญญากาศมากขึ้นเพราะรวมเข้าด้วยกัน ความปลอดภัยในการดำเนินงานสูงพร้อมความน่าเชื่อถือในระยะยาวที่โดดเด่น เมื่อโครงสร้างพื้นฐานทางไฟฟ้ามีความชาญฉลาดมากขึ้น อุปกรณ์จะต้องให้การป้องกันที่สม่ำเสมอในขณะที่ลดต้นทุนการบำรุงรักษาและลดเวลาหยุดทำงานให้เหลือน้อยที่สุด

ประสิทธิภาพด้านความปลอดภัยที่เหนือกว่า

ตัวขัดขวางแบบสุญญากาศกำจัดอันตรายจากประกายไฟจากส่วนโค้งได้อย่างมีประสิทธิภาพ เมื่อเทียบกับเทคโนโลยีการหยุดชะงักแบบเก่าๆ ห้องสุญญากาศแบบปิดผนึกป้องกันการเผาไหม้และลดความเสี่ยงจากไฟไหม้ได้อย่างมาก ทำให้แผงเหล่านี้เหมาะสำหรับ สิ่งอำนวยความสะดวกที่สำคัญซึ่งต้องการความปลอดภัยในการปฏิบัติงานสูง

อายุการใช้งานยาวนาน

VCB คุณภาพสูงสามารถทำการสวิตชิ่งได้นับหมื่นครั้งโดยมีการสึกหรอน้อยที่สุด ความทนทานนี้จะลดลง ความถี่ในการบำรุงรักษาและลดต้นทุนวงจรชีวิตโดยรวมของการติดตั้งระบบไฟฟ้า

การคุ้มครองสิ่งแวดล้อมที่ดีเยี่ยม

ต่างจากเบรกเกอร์วงจรน้ำมัน เทคโนโลยีสุญญากาศไม่ต้องการน้ำมันที่เป็นฉนวนที่อาจรั่วไหลออกสู่สิ่งแวดล้อม นอกจากนี้ยังหลีกเลี่ยงการจัดการและการเปลี่ยนอุปกรณ์ที่เติมน้ำมัน การสนับสนุนน้ำยาทำความสะอาด และอื่นๆ เป็นประจำ การกระจายพลังงานอย่างยั่งยืน

การแยกข้อผิดพลาดที่เชื่อถือได้

เมื่อเกิดข้อผิดพลาด เช่น การโอเวอร์โหลดหรือการลัดวงจร เบรกเกอร์จะตัดการเชื่อมต่อตัวป้อนที่ได้รับผลกระทบอย่างรวดเร็ว ป้องกันความเสียหายต่อหม้อแปลง มอเตอร์ สายไฟ และทรัพย์สินทางไฟฟ้าที่มีราคาแพงอื่นๆ ขณะบำรุงรักษา เสถียรภาพของระบบ

เหมาะสำหรับบูรณาการกริดอัจฉริยะ

แผง VCB กลางแจ้งที่ทันสมัยสามารถรวมรีเลย์ป้องกันอัจฉริยะ โมดูลการสื่อสาร SCADA ระบบตรวจสอบระยะไกล ตัวบ่งชี้ความผิดปกติ และอุปกรณ์การวัดแบบดิจิทัล ช่วยให้สามารถบำรุงรักษาเชิงคาดการณ์ได้ และการจัดการเครือข่ายแบบเรียลไทม์

ส่วนประกอบหลักของแผง VCB กลางแจ้ง

การทำความเข้าใจโครงสร้างภายในของแผง VCB ภายนอกช่วยให้วิศวกรประเมินคุณภาพอุปกรณ์และความน่าเชื่อถือในระยะยาว แม้ว่าการกำหนดค่าอาจแตกต่างกันไปขึ้นอยู่กับความต้องการของโครงการ แต่แผง LV และ MV VCB ภายนอกอาคารขนาด 11kV ส่วนใหญ่ใช้ส่วนประกอบสำคัญหลายอย่างร่วมกัน ซึ่งทำงานร่วมกันเพื่อให้มั่นใจในการกระจายพลังงานที่ปลอดภัยและมีประสิทธิภาพ

เบรกเกอร์สุญญากาศ

เซอร์กิตเบรกเกอร์สุญญากาศคือหัวใจของแผง มันขัดจังหวะกระแสโหลดปกติและกระแสไฟผิดปกติโดยการดับส่วนโค้งไฟฟ้าภายในตัวขัดขวางสุญญากาศที่ปิดสนิท เมื่อเปรียบเทียบกับเทคโนโลยีการหยุดชะงักแบบเดิมๆ เบรกเกอร์สุญญากาศให้การสลับที่เร็วขึ้น การกู้คืนอิเล็กทริกที่สูงขึ้น และความต้องการในการบำรุงรักษาที่ลดลงอย่างมาก

รีเลย์ป้องกัน

รีเลย์ป้องกันแบบดิจิทัลจะตรวจสอบแรงดันไฟฟ้า กระแสไฟฟ้า ความถี่ และสภาวะความผิดปกติอย่างต่อเนื่อง เมื่อเกิดความผิดปกติ เช่น โอเวอร์โหลด ไฟฟ้าลัดวงจร หรือดินฟอลต์ รีเลย์จะส่งคำสั่งทริปไปยังเซอร์กิตเบรกเกอร์ทันที เพื่อปกป้องหม้อแปลง สายเคเบิล เครื่องกำเนิดไฟฟ้า และอุปกรณ์ดาวน์สตรีม

หม้อแปลงกระแสและแรงดัน

CT และ VT ให้การวัดทางไฟฟ้าที่แม่นยำสำหรับการสูบจ่าย การป้องกัน และการตรวจสอบ อุปกรณ์เหล่านี้ช่วยให้ระบบควบคุมอัจฉริยะสามารถตรวจจับสภาพการทำงานที่ผิดปกติได้อย่างแม่นยำ

ระบบบัสบาร์

บัสบาร์ทองแดงหรืออลูมิเนียมกระจายพลังงานไฟฟ้าอย่างมีประสิทธิภาพภายในตู้ การออกแบบฉนวนที่เหมาะสมจะช่วยลดการเกิดความร้อน ในขณะเดียวกันก็รับประกันการนำไฟฟ้าและความแข็งแรงทางกลที่ดีเยี่ยมในระหว่างสภาวะความผิดปกติ

สิ่งที่แนบมากลางแจ้ง

กล่องหุ้มช่วยปกป้องส่วนประกอบไฟฟ้าภายในจากความชื้น ฝุ่น การกัดกร่อน แสงแดด แมลง และผลกระทบทางกล ผู้ผลิตอาจจัดหาตู้เหล็กชุบสังกะสีหรือสแตนเลสที่มีการป้องกันระดับ IP ทั้งนี้ขึ้นอยู่กับสภาพแวดล้อมการติดตั้ง

หน่วยควบคุมและตรวจสอบ

สวิตช์เกียร์กลางแจ้งสมัยใหม่มักมีระบบตรวจสอบอัจฉริยะที่รองรับ SCADA, Modbus, IEC 61850 และฟังก์ชันการสื่อสารระยะไกล ผู้ปฏิบัติงานสามารถตรวจสอบสถานะของอุปกรณ์ รับสัญญาณเตือน และดำเนินการวินิจฉัยระยะไกลโดยไม่ต้องไปที่ไซต์การติดตั้ง

การเปรียบเทียบข้อกำหนดทางเทคนิค

ตารางต่อไปนี้สรุปพารามิเตอร์ทางเทคนิคทั่วไปสำหรับแผง 11kV Outdoor LV และ MV VCB ทั่วไป ข้อมูลจำเพาะที่แท้จริงอาจแตกต่างกันไปขึ้นอยู่กับข้อกำหนดของโครงการและการกำหนดค่าที่กำหนดเอง

การใช้งานทั่วไป

ความยืดหยุ่นและความทนทานของแผง VCB ภายนอกอาคารขนาด 11kV ทำให้เหมาะสำหรับอุตสาหกรรมและโครงการสาธารณูปโภคที่หลากหลาย ความสามารถในการทำงานอย่างเชื่อถือได้ในสภาพแวดล้อมกลางแจ้งที่รุนแรงได้ทำให้พวกเขาเป็นหนึ่งในโซลูชันสวิตชิ่งแรงดันไฟฟ้าปานกลางที่ได้รับการยอมรับอย่างกว้างขวางทั่วโลก

• โรงงานผลิตไฟฟ้า
• สถานีไฟฟ้าย่อย
• โครงการพลังงานทดแทน ได้แก่ ฟาร์มพลังงานแสงอาทิตย์และพลังงานลม
• สิ่งอำนวยความสะดวกการผลิตทางอุตสาหกรรม
• การดำเนินการเหมืองแร่
• แหล่งผลิตน้ำมันและก๊าซ
• ระบบจำหน่ายไฟฟ้าเทศบาล
• คอมเพล็กซ์เชิงพาณิชย์
• โครงสร้างพื้นฐานด้านการขนส่ง
• ศูนย์ข้อมูลที่ต้องการการกระจายแรงดันไฟฟ้าปานกลางที่มีความเสถียร

สำหรับการใช้งานพลังงานหมุนเวียน แผง VCB ภายนอกอาคารมีบทบาทสำคัญในการปกป้องหม้อแปลงและวงจรป้อน ขณะเดียวกันก็ช่วยให้สามารถบูรณาการเข้ากับโครงข่ายไฟฟ้าได้อย่างปลอดภัย ระบบป้องกันอัจฉริยะยังปรับปรุงการมองเห็นการปฏิบัติงานผ่านแพลตฟอร์มการตรวจสอบระยะไกล

วิธีการเลือกแผง VCB ภายนอกอาคาร 11kV ที่เหมาะสม

การเลือกแผงควบคุมที่เหมาะสมจำเป็นต้องมีการประเมินอย่างรอบคอบทั้งข้อกำหนดทางเทคนิคและสภาวะการทำงาน การเลือกอุปกรณ์ตามราคาเพียงอย่างเดียวอาจเพิ่มค่าบำรุงรักษาในระยะยาวหรือลดความน่าเชื่อถือของระบบ

1. กำหนดพิกัดกระแสและพิกัดกระแสไฟที่ต้องการ
2. ประเมินสภาพแวดล้อมเช่น ความชื้น สเปรย์เกลือ ฝุ่น ระดับความสูง และอุณหภูมิ
3. เลือกการป้องกันตู้ที่เหมาะสมตามสภาพแวดล้อมการติดตั้ง
4. ยืนยันการปฏิบัติตามมาตรฐาน IECและข้อบังคับไฟฟ้าท้องถิ่น
5. พิจารณาการขยายตัวในอนาคตโดยเลือกการออกแบบแผงโมดูลาร์
6. ตรวจสอบฟังก์ชันการสื่อสารอัจฉริยะหากจำเป็นต้องรวม SCADA
7. เลือกผู้ผลิตที่มีประสบการณ์สามารถให้การสนับสนุนด้านวิศวกรรม รายงานผลการทดสอบ และบริการหลังการขายได้

แนวทางปฏิบัติที่ดีที่สุดในการบำรุงรักษา

แม้ว่าเซอร์กิตเบรกเกอร์แบบสุญญากาศต้องการการบำรุงรักษาน้อยกว่าเบรกเกอร์แบบเติมน้ำมันอย่างมาก แต่การตรวจสอบตามปกติยังคงเป็นสิ่งสำคัญเพื่อให้มั่นใจถึงความน่าเชื่อถือสูงสุดตลอดวงจรชีวิตของอุปกรณ์

• ตรวจสอบซีลของตู้เป็นประจำ
• ทำความสะอาดฝุ่นและสิ่งปนเปื้อนจากพื้นผิวฉนวน
• ตรวจสอบการเชื่อมต่อไฟฟ้าว่ามีความร้อนสูงเกินไปหรือไม่
• ตรวจสอบการตั้งค่ารีเลย์ป้องกันเป็นระยะ
• ทำการทดสอบความต้านทานของฉนวนระหว่างการบำรุงรักษาตามกำหนดเวลา
• ใช้งานเบรกเกอร์ด้วยกลไกเพื่อตรวจสอบการเคลื่อนไหวที่ราบรื่น
• ตรวจสอบข้อมูลการดำเนินงานโดยใช้ระบบตรวจสอบอัจฉริยะ

การปฏิบัติตามกำหนดการบำรุงรักษาเชิงป้องกันจะช่วยลดปัญหาไฟฟ้าดับที่ไม่คาดคิดลงได้อย่างมาก พร้อมทั้งยืดอายุการใช้งานของอุปกรณ์ ปัจจุบันระบบสาธารณูปโภคหลายแห่งรวมการตรวจสอบตามปกติเข้ากับเทคโนโลยีการบำรุงรักษาเชิงคาดการณ์ ซึ่งจะวิเคราะห์ข้อมูลการปฏิบัติงานเพื่อระบุความล้มเหลวที่อาจเกิดขึ้นก่อนที่จะเกิดขึ้น

คำถามที่พบบ่อย

บทสรุป

ในขณะที่ระบบไฟฟ้ายังคงพัฒนาไปสู่ความฉลาด ประสิทธิภาพ และความยั่งยืนที่มากขึ้นแผง LV และ MV VCB ภายนอกอาคาร 11kVได้กลายเป็นโซลูชั่นที่เชื่อถือได้สำหรับการกระจายพลังงานไฟฟ้าแรงดันปานกลาง ประสิทธิภาพการสวิตชิ่งที่โดดเด่น ความน่าเชื่อถือเป็นพิเศษ ข้อกำหนดในการบำรุงรักษาต่ำ และความเข้ากันได้กับเทคโนโลยีระบบอัตโนมัติสมัยใหม่ ทำให้สิ่งเหล่านี้เป็นการลงทุนที่ยอดเยี่ยมสำหรับสาธารณูปโภค สิ่งอำนวยความสะดวกทางอุตสาหกรรม โครงการพลังงานหมุนเวียน และโครงสร้างพื้นฐานเชิงพาณิชย์

ได้รับการสนับสนุนจากความเชี่ยวชาญด้านวิศวกรรมมืออาชีพคอนโซมุ่งมั่นที่จะนำเสนอโซลูชันสวิตช์เกียร์แรงดันไฟฟ้าปานกลางกลางแจ้งที่เชื่อถือได้ ซึ่งตรงตามข้อกำหนดของโครงการที่หลากหลาย ไม่ว่าคุณจะต้องการการกำหนดค่ามาตรฐานหรือระบบจำหน่ายไฟฟ้าที่ปรับแต่งเองทั้งหมด ทีมงานที่มีประสบการณ์ของเราก็พร้อมที่จะให้คำปรึกษาด้านเทคนิค คำแนะนำผลิตภัณฑ์ และการสนับสนุนที่ครอบคลุมตลอดทั้งโครงการของคุณติดต่อเราวันนี้เพื่อหารือเกี่ยวกับการสมัครของคุณและค้นพบว่าแผง LV และ MV VCB ภายนอกอาคารขนาด 11kV ที่เชื่อถือได้ของเราสามารถช่วยปรับปรุงความปลอดภัย ประสิทธิภาพ และประสิทธิภาพในระยะยาวของเครือข่ายไฟฟ้าของคุณได้อย่างไร
