การเปรียบเทียบการกระจายหม้อแปลงระหว่างด้านบนและต่ำกว่า 800 kVA

Conso Electrical Science and Technology Co. , Ltd ได้ผลิตหม้อแปลง 10 kV ถึง 35 kV ตั้งแต่ปี 2549 CONSO Electrical ได้สะสมประสบการณ์ที่หลากหลายและหลากหลายในการออกแบบและการผลิต วิศวกรของ Conso Electrical เชื่อว่าหม้อแปลงการกระจาย 10 kVมีความแตกต่างอย่างมีนัยสำคัญเกี่ยวกับข้อกำหนดทางเทคนิคและโครงสร้างผลิตภัณฑ์ระหว่างด้านบนและต่ำกว่า 800 KVA

1. ความแตกต่างของหม้อแปลงการกระจายตามข้อกำหนดทางเทคนิค:

กำลังการผลิตที่ใหญ่ขึ้นของหม้อแปลงการกระจายสามารถรองรับกระแสไฟฟ้าที่มีขนาดใหญ่ขึ้น นอกจากนี้,หม้อแปลงการกระจายสูงกว่า 800 kvaต้องการการป้องกันที่จริงจังมากขึ้นเกี่ยวกับความดันภายในและความเสถียรในปัจจุบัน

A. ความดันระหว่างทาง: เมื่อมีความผิดพลาดร้ายแรงเกิดขึ้นภายในหม้อแปลงจะมีการสร้างก๊าซจำนวนมาก มันจะช่วยเร่งฉนวนอายุและลดความสามารถในการกระจายความร้อน มันอาจทำให้เกิดการระเบิดเมื่อความดันภายในของหม้อแปลงเกินค่าวิกฤต หม้อแปลงการกระจายกำลังการผลิตที่ใหญ่ขึ้นจะสร้างก๊าซมากขึ้นในการดำเนินงานล้มเหลวครั้งเดียว เนื่องจากปริมาณก๊าซที่เกิดขึ้นในเวลานี้เพียงพอที่จะทำให้เกิดผลกระทบร้ายแรงการกระจายและหม้อแปลงไฟฟ้าที่มีความจุ 800kVA และสูงกว่าจะต้องติดตั้งด้วยรีเลย์ก๊าซตาม IEC 60076

ความเสถียรของกระแส: ความสามารถในการกระจายและหม้อแปลงไฟฟ้าที่ใหญ่ขึ้นจะมีวงจรมากขึ้นจากทั้งสองด้านของหลักและรอง เบรกเกอร์วงจรที่ละเอียดอ่อนและ CT จะต้องใช้เพื่อป้องกันหม้อแปลงกระจายจากสายการกระจายทั้งใกล้และปลายสุด การป้องกันหลักในปัจจุบันของหม้อแปลงการกระจายตัวสองครั้งคือการป้องกันที่แตกต่างกันและการป้องกันการแตกอย่างรวดเร็วในปัจจุบัน

2. ความแตกต่างของหม้อแปลงการกระจายในโครงสร้างผลิตภัณฑ์:

เนื่องจากความล้มเหลวในการดำเนินงานจะสร้างผลที่ร้ายแรงยิ่งขึ้นจากหม้อแปลงการกระจายกำลังการผลิตที่ใหญ่ขึ้น มันเป็นสิ่งจำเป็นสำหรับหม้อแปลงการกระจายกำลังการผลิตที่ใหญ่ขึ้นเพื่อให้มีโครงสร้างภายในที่มั่นคงมากขึ้นและส่วนประกอบที่ละเอียดอ่อน

เพื่อป้องกันหม้อแปลงการกระจายจากวงจรลัดวงจรโครงสร้างภายในที่แข็งแกร่งยิ่งขึ้นจะต้องได้รับการออกแบบเนื่องจากพลังงานไฟฟ้าที่รุนแรงยิ่งขึ้นจะถูกปล่อยออกมา นอกจากนี้หม้อแปลงการกระจายที่สูงกว่า 800 kVA จะนำมาใช้อย่างต่อเนื่องหรือม้วนเกลียวเช่นห่อฟอยล์ ในขณะเดียวกันหม้อแปลงการกระจายกำลังการผลิตขนาดใหญ่ต้องการระบบระบายความร้อนที่ทรงพลังยิ่งขึ้น มีความจำเป็นที่จะต้องใช้วิธีการระบายความร้อนของ OFAF กับหม้อแปลงการกระจายบางอย่างที่สูงกว่า 800 kVA โดยเฉพาะอย่างยิ่งเมื่อหม้อแปลงเกินพิกัด

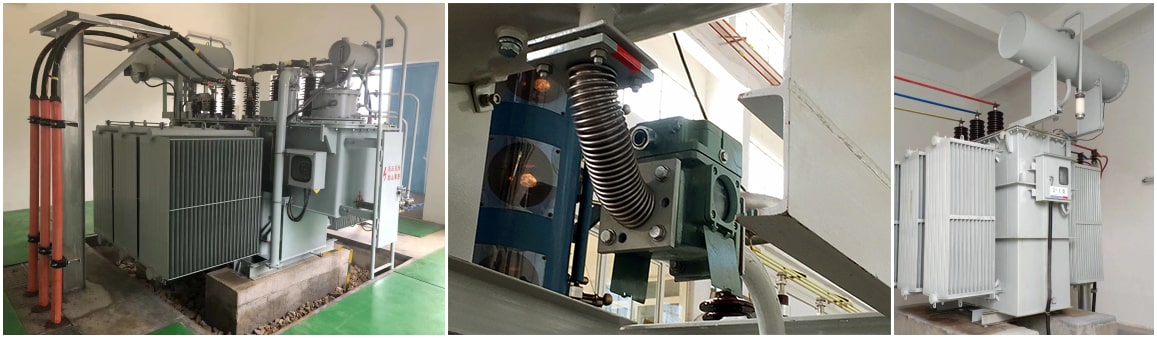

ตั้งแต่ใหญ่ขึ้นการกระจายและหม้อแปลงไฟฟ้าจะสร้างก๊าซมากขึ้นในความล้มเหลวในการดำเนินงาน รีเลย์ก๊าซจะต้องติดตั้งหม้อแปลงการกระจาย มันจะส่งเสียงเตือนเมื่อก๊าซเล็กน้อยรวบรวมด้านบนของหม้อแปลงการกระจายและปิดเบรกเกอร์วงจรหลักเมื่อแรงดันภายในเพิ่มขึ้นอย่างมาก นอกจากนี้ในการจัดเรียงความดันภายในนั้นจะมีการใช้สายฟ้าของหม้อแปลงเพื่อปกป้องหม้อแปลงกระจายการกระจายที่รอดชีวิตจากอายุฉนวนกันความร้อน ในขณะเดียวกันเพื่อลดการสูญเสียจากความล้มเหลวของพลังงานหม้อแปลงการกระจายบางอย่างที่สูงกว่า 800 kVA อาจใช้งาน Tap Changer On-Load (OLTC) แทนที่จะเป็นตัวเปลี่ยน TAP แบบไม่มีโหลด (NLTC)

หม้อแปลงการกระจายมีความแตกต่างที่ชัดเจนจากข้อกำหนดทางเทคนิคและโครงสร้างผลิตภัณฑ์ระหว่างด้านบนและต่ำกว่า 800 kVA เป็นเพราะหม้อแปลงการกระจายกำลังการผลิตขนาดใหญ่ต้องการการปกป้องอย่างจริงจังเพื่อความอยู่รอดจากความล้มเหลวในการดำเนินงาน
