ตั้งแต่ปี พ.ศ. 2549 บริษัท Conso Electrical Science and Technology Co., Ltd ได้สั่งสมประสบการณ์กว่าทศวรรษในการผลิตหม้อแปลงไฟฟ้าระบบจำหน่าย 3 เฟสขนาด 100kVA โดยปรับปรุงกระบวนการผลิตที่มีอยู่อย่างต่อเนื่องเพื่อสร้างหม้อแปลงไฟฟ้าระบบจำหน่ายและสถานีไฟฟ้าย่อยขนาดกะทัดรัด สิ่งนี้ได้นำไปสู่จุดสุดยอดในการสร้างกรอบการจัดการที่ครบถ้วนและมีประสิทธิภาพสูง ซึ่งครอบคลุมทุกอย่างตั้งแต่การออกแบบผลิตภัณฑ์ไปจนถึงขั้นตอนการผลิต Conso Electrical เน้นคุณภาพและการให้ลูกค้าเป็นศูนย์กลางในการประกอบหม้อแปลงไฟฟ้าระบบจำหน่าย 3 เฟสขนาด 100kVA เรารู้สึกตื่นเต้นกับโอกาสในการทำงานร่วมกับกูรูด้านการตลาดจากทั่วโลก
ก. สำหรับหม้อแปลงจุ่มน้ำมัน นอกเหนือจากที่มีความจุต่ำแล้ว ขดลวดแรงดันต่ำโดยทั่วไปจะใช้โครงสร้างทรงกระบอกพันด้วยฟอยล์ทองแดง ในขณะที่ขดลวดแรงดันสูงจะใช้โครงสร้างทรงกระบอกหลายชั้น โครงสร้างขดลวดที่สมดุลนี้รับประกันการรั่วไหลน้อยที่สุด ความแข็งแรงเชิงกลสูง และความต้านทานการลัดวงจรที่แข็งแกร่ง
ข. ทั้งแกนและขดลวดได้รับการรักษาความปลอดภัยด้วยมาตรการยึด ส่วนประกอบยึด เช่น สายไฟฟ้าแรงสูงและแรงต่ำ มีน็อตป้องกันการคลายล็อคในตัว หม้อแปลงไฟฟ้ามีการออกแบบที่ทนต่อแรงกระแทกเพื่อให้ทนทานต่อการขนส่ง
ค. ขดลวดและแกนผ่านการอบแห้งแบบสุญญากาศ และน้ำมันหม้อแปลงได้รับการประมวลผลโดยใช้เทคนิคการกรองและเติมแบบสุญญากาศเพื่อลดปริมาณความชื้นภายในหม้อแปลงให้เหลือน้อยที่สุด

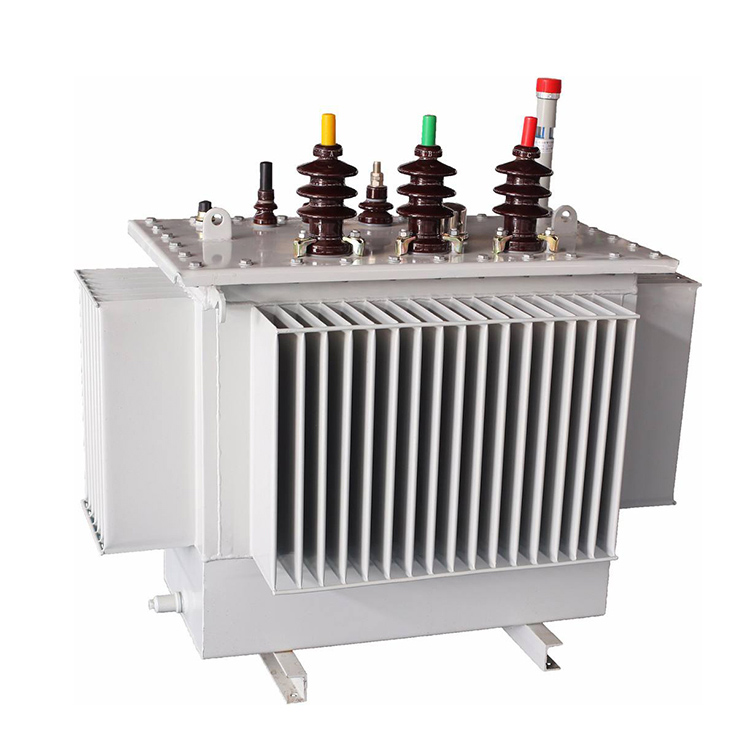

ง. ถังน้ำมันประกอบด้วยครีบลูกฟูก จึงมีฟังก์ชันการหายใจเพื่อชดเชยการเปลี่ยนแปลงปริมาตรน้ำมันอันเนื่องมาจากความผันผวนของอุณหภูมิ ด้วยเหตุนี้ ผลิตภัณฑ์นี้จึงไม่จำเป็นต้องใช้ตัวกักเก็บน้ำมัน ส่งผลให้ความสูงโดยรวมของหม้อแปลงลดลง
จ. ด้วยการแทนที่ตัวอนุรักษ์น้ำมันด้วยครีบลูกฟูก น้ำมันหม้อแปลงจะถูกแยกออกจากสภาพแวดล้อมภายนอกได้อย่างมีประสิทธิภาพ เพื่อป้องกันการซึมผ่านของออกซิเจนและความชื้น จึงช่วยรักษาประสิทธิภาพของฉนวน
ฉ. ด้วยปัจจัยด้านประสิทธิภาพหลักทั้งห้าประการนี้ หม้อแปลงไฟฟ้าแบบจุ่มน้ำมันจึงได้รับการออกแบบให้ทำงานโดยไม่ต้องเปลี่ยนน้ำมันระหว่างการทำงานปกติ ซึ่งช่วยลดต้นทุนการบำรุงรักษาได้อย่างมากในขณะที่ยืดอายุการใช้งานของหม้อแปลงไฟฟ้า
ความจุสูงสุด: | 100 เควีเอ; |
แรงดันไฟฟ้าหลัก: | 13.8kV, 22kV หรือ 33kV; |
ไม่มีการสูญเสียการโหลด: | 200 ± 10% W หรือขึ้นอยู่กับ; |
กำลังโหลดการสูญเสีย: | 1500/1580 ± 10% W หรือขึ้นอยู่กับ; |
ความถี่ที่กำหนด: | 50 หรือ 60Hz; |

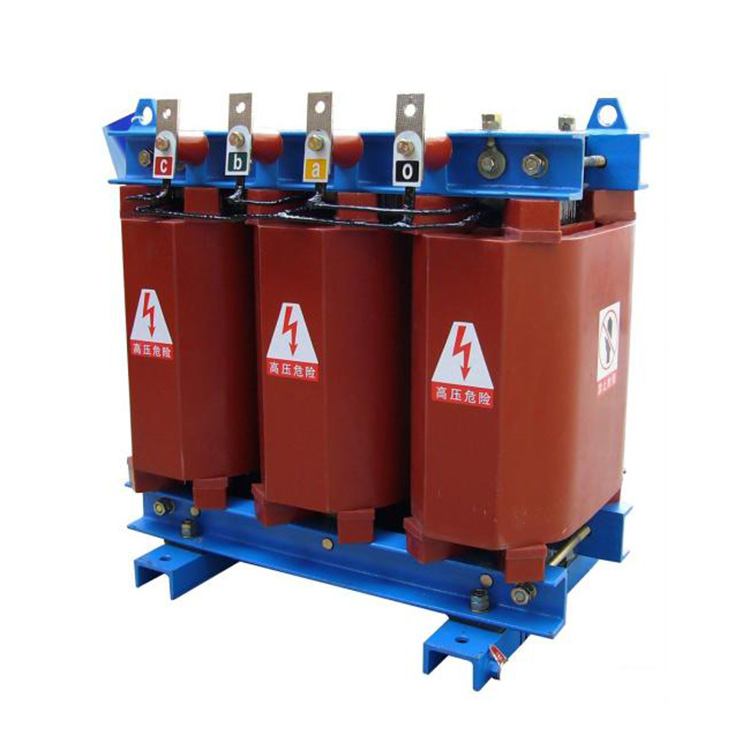

วิธีการทำความเย็น: | บน; AN/AF (ชนิดหล่อเรซิ่น) |
วัสดุฉนวน: | น้ำมันแร่หรืออีพอกซีเรซิน |
ความถี่ที่กำหนด: | 50 หรือ 60Hz; |
วิธีการแตะ: | 5 ขั้นตอนละ 2.5%; |
อุณหภูมิในการทำงาน: | -40 ℃ ถึง 40 ℃; |
CONSO·CN 100kVA หม้อแปลงไฟฟ้าระบบจำหน่าย 3 เฟสรายละเอียด:

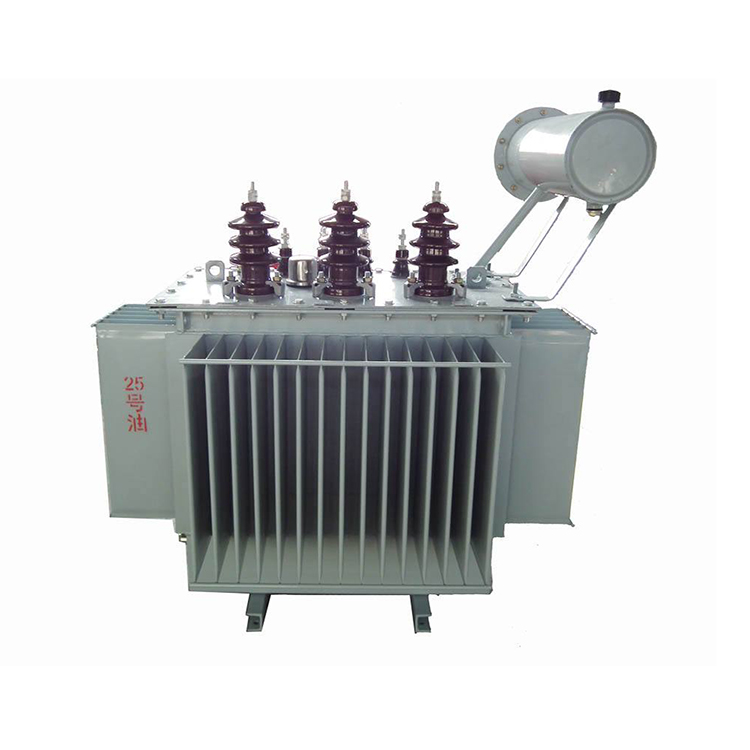

เติมน้ำมัน
|

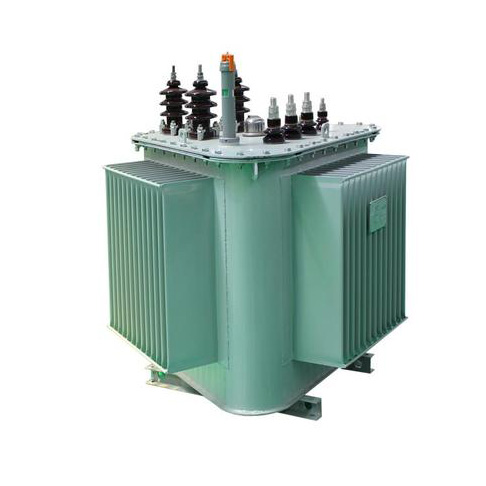

น้ำมันหมด
|
โลหะผสมอสัณฐาน
|
แกนเหล็กรีด
|
การประชุมเชิงปฏิบัติการที่คดเคี้ยว |
พื้นที่การอบแห้งแบบคอยล์ |
บริเวณเติมน้ำมัน |
พื้นที่ผลิตภัณฑ์สำเร็จรูป |
เราจะออกแบบหม้อแปลงไฟฟ้าระบบจำหน่าย 3 เฟสขนาด 100kVA ตามเอกสารข้อกำหนดทางเทคนิคจากลูกค้า ข้อกำหนดทางเทคนิคเป็นสิ่งสำคัญที่ต้องได้รับการยืนยันก่อนการผลิตมีดังนี้:
1. ประสิทธิภาพหม้อแปลงไฟฟ้าจำหน่าย 3 เฟสขนาด 100kVA
2. อัตราส่วนแรงดันไฟฟ้าของหม้อแปลงไฟฟ้าจำหน่าย 100kVA 3 เฟส;
3. อุณหภูมิของหม้อแปลงไฟฟ้าจำหน่าย 3 เฟสขนาด 100kVA สูงขึ้น
4. ความถี่พิกัดหม้อแปลงจ่ายไฟ 100kVA 3 เฟส;
5. ฉนวนหม้อแปลงจำหน่ายไฟฟ้า 3 เฟส ขนาด 100kVA
เตาอบหม้อแปลง |
อุปกรณ์หล่อ |
เครื่องม้วนฟอยล์ |
กล่องไม้ |
โครงสร้างเหล็ก |
