บริษัท คอนโซ อิเล็คทริคอล ไซแอนซ์ แอนด์ เทคโนโลยี จำกัด ได้กลายเป็นบริษัท Fabrication ในด้านหม้อแปลงไฟฟ้าแรงสูงแบบแช่น้ำมันและหม้อแปลงแบบหล่อเรซินเมื่อ 16 ปีที่แล้ว ในการประกอบหม้อแปลงขนาด 1,000 kVA 11kV 433V ทาง Conso electrical มีเป้าหมายที่จะนำเทคโนโลยีใหม่ๆ มาใช้เพื่อเพิ่มประสิทธิภาพและลดต้นทุน ในขณะเดียวกัน บริษัทปฏิบัติตามมาตรฐาน IEC60076 และข้อกำหนดของลูกค้าอย่างเคร่งครัดในการผลิตหม้อแปลงไฟฟ้า 1000 kVA 11kV 433V เรามีความภาคภูมิใจอย่างยิ่งในการเสริมสร้างความสัมพันธ์ที่ยั่งยืนกับลูกค้าคนสำคัญของเรา

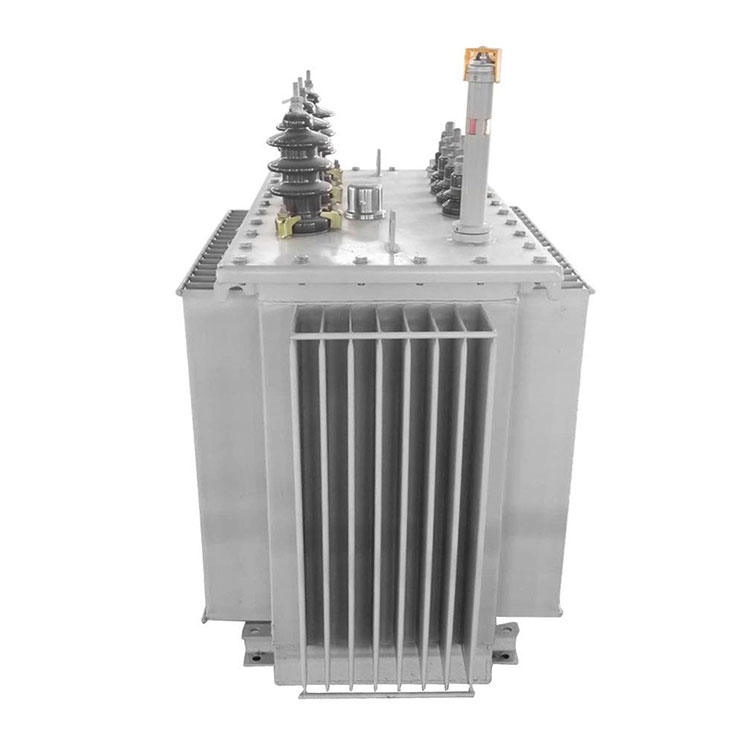

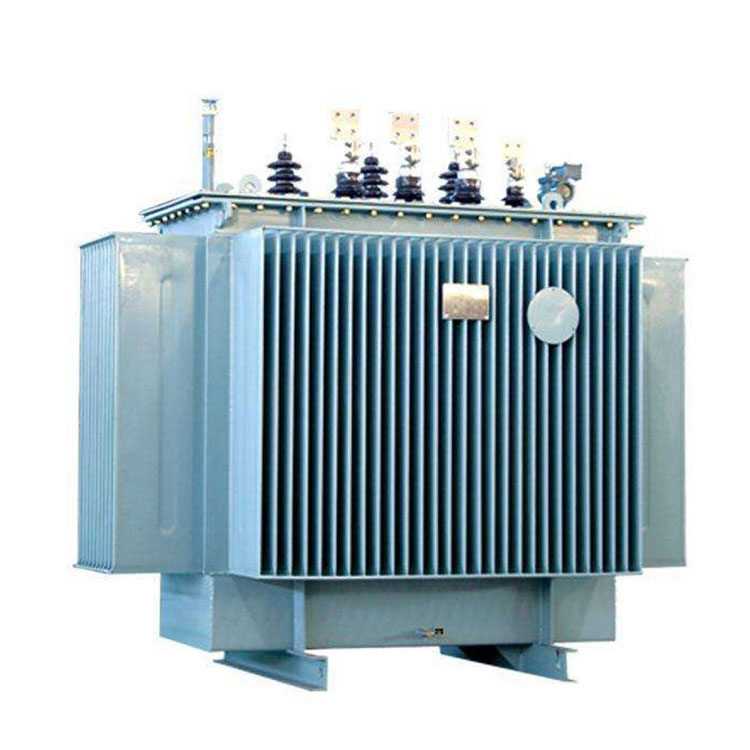

ประเภทแช่น้ำมัน:
หม้อแปลงไฟฟ้า 1000 kVA 11kV 433V เป็นอุปกรณ์ที่จำเป็นในระบบจำหน่ายไฟฟ้าทั้งในภาคอุตสาหกรรมและที่อยู่อาศัย พวกเขาลดแรงดันไฟฟ้าจากแรงดันไฟฟ้าเครือข่าย 11kV เป็นแรงดันไฟฟ้าบัส 230/400V ที่ผู้บริโภคใช้ ผลิตภัณฑ์เหล่านี้เหมาะสำหรับใช้ในระบบไฟฟ้ากระแสสลับที่มีความถี่ 50(60)Hz
สภาวะการทำงานควรมีอุณหภูมิสิ่งแวดล้อมไม่สูงกว่า 40°C และไม่ต่ำกว่า -25°C โดยมีอุณหภูมิเฉลี่ยรายวันสูงสุด 30°C และอุณหภูมิเฉลี่ยสูงสุดรายปี 20°C ความชื้นสัมพัทธ์ไม่ควรเกิน 90% ที่อุณหภูมิสิ่งแวดล้อม 25°C และสถานที่ติดตั้งไม่ควรอยู่ที่ระดับความสูงเกิน 1,000 ม.

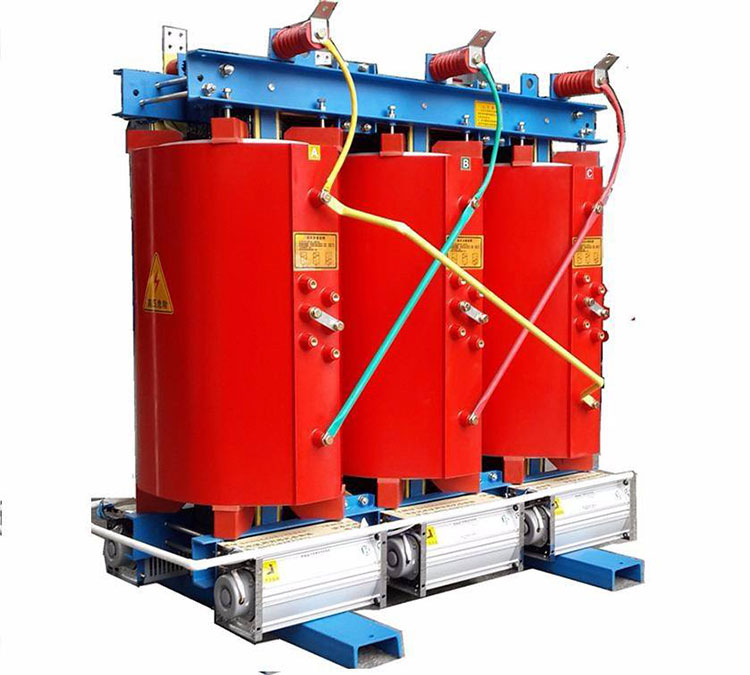

ประเภทเรซินหล่อ:
หม้อแปลงชนิดแห้ง 1000 kVA 11kV 433V ถูกนำมาใช้กันอย่างแพร่หลายในการใช้งานที่หลากหลาย รวมถึงระบบแสงสว่างในท้องถิ่น อาคารสูง สนามบิน ท่าเรือ เครื่องจักร CNC และอื่นๆ กล่าวง่ายๆ ก็คือ หม้อแปลงชนิดแห้งหมายถึงหม้อแปลงที่แกนและขดลวดไม่ได้แช่อยู่ในน้ำมันที่เป็นฉนวน วิธีการทำความเย็นแบ่งออกเป็นการระบายความร้อนด้วยอากาศตามธรรมชาติ (AN) และการระบายความร้อนด้วยอากาศแบบบังคับ (AF)
ในการระบายความร้อนด้วยอากาศตามธรรมชาติ หม้อแปลงไฟฟ้าสามารถทำงานได้อย่างต่อเนื่องที่ความจุที่กำหนดเป็นระยะเวลานาน เมื่อใช้การระบายความร้อนด้วยอากาศแบบบังคับ ความจุเอาต์พุตของหม้อแปลงจะเพิ่มขึ้น 50% เหมาะสำหรับการทำงานเกินพิกัดเป็นระยะๆ หรือการทำงานเกินพิกัดฉุกเฉิน อย่างไรก็ตาม ไม่แนะนำให้ใช้งานอย่างต่อเนื่องภายใต้สภาวะโอเวอร์โหลดเป็นระยะเวลานาน
เนื่องจากในระหว่างสภาวะโอเวอร์โหลด ทั้งการสูญเสียโหลดและการขยายแรงดันไฟฟ้าอิมพีแดนซ์มีความสำคัญ ส่งผลให้การทำงานไม่ประหยัด ดังนั้นจึงไม่ควรใช้งานอย่างต่อเนื่องภายใต้สภาวะโอเวอร์โหลดเป็นระยะเวลานาน
ความจุสูงสุด: | 1,000 เควีเอ; |
ไม่มีการสูญเสียการโหลด: | 1150 ± 10% W หรือขึ้นอยู่กับ; |
กำลังโหลดการสูญเสีย: | 103 ± 10% W หรือขึ้นอยู่กับ; |
ความถี่ไฟฟ้าทนแรงดันไฟฟ้า: | 35kV; |
แรงกระตุ้นแสงสว่างทนต่อแรงดันไฟฟ้า: | 75kV; |
ความถี่ที่กำหนด: | 50 หรือ 60Hz; |
วิธีการฉนวน: | แช่น้ำมันหรือเรซินหล่อ |
ความถี่ที่กำหนด: | 50 หรือ 60Hz; |
วิธีการแตะ: | กำลังโหลดออฟไลน์ 5 ขั้นตอน; |
อุณหภูมิสูงขึ้น: | 50K/55K หรือขึ้นอยู่กับ |
CONSO·CN 1000 kVA 11kV 433V หม้อแปลงไฟฟ้ารายละเอียด:
เติมน้ำมัน
|
น้ำมันหมด
|
โลหะผสมอสัณฐาน
|
แกนเหล็กรีด
|
การประชุมเชิงปฏิบัติการที่คดเคี้ยว |
พื้นที่การอบแห้งคอยล์ |
บริเวณเติมน้ำมัน |
พื้นที่ผลิตภัณฑ์สำเร็จรูป |
เตาอบหม้อแปลง |
อุปกรณ์หล่อ |
เครื่องม้วนฟอยล์ |
กล่องไม้ |
โครงสร้างเหล็ก |
